مشخصات سیستم موشکی پیناکا هند

رویداد۲۴| حسین فلاحی: پیناکا (Pinaka) یک سیستم موشکی پرتاب چندگانه (MBRL) است که توسط ارتش هند استفاده می‌شود. سیستم موشکی پیناکا توسط سازمان تحقیق و توسعه دفاعی (DRDO) توسعه یافته است.  پیناکا با نرخ متوسط ​​۱۰۰۰ موشک در سال در کارخانه مهمات‌سازی در چاندا، ماهاراشترا تولید می‌شود.

جزئیات توسعه پیناکا

توسعه پیناکا در سال ۱۹۸۶ در یک مرکز سازمان تحقیق و توسعه دفاعی مستقر در پونا، معروف به موسسه تحقیق و توسعه تسلیحات (ARDE) آغاز شد. سازمان تحقیق و توسعه دفاعی مسئول طراحی و توسعه کلی بود. زیرسیستم‌ها و قطعات توسط لارسن‌اند توبرو و تاتا پاور اس‌ای‌دی توسعه داده شدند.

در مارس ۲۰۰۶، ارتش هند قراردادی ۴۵ میلیون دلاری با شرکت‌های تاتا پاور اس‌ئی‌دی (Tata Power SED) و لارسن‌اند توبرو (Larsen & Toubro) برای تحویل ۴۰ فروند موشک بالستیک میان‌برد پیناکا منعقد کرد. عملکرد و قابلیت‌های شلیک این پرتابگر در ژوئن ۱۹۹۶ ارائه شد. آزمایش‌های مرحله اول استفاده از پیناکا در ژوئن ۱۹۹۷ انجام شد. آزمایش‌های مرحله دوم در ژوئیه ۱۹۹۸ آغاز شد.

قابلیت‌های رزمی موشک بالستیک میان‌برد پیناکا در طول جنگ کارگیل در ژوئن ۱۹۹۹ آزمایش شد. اولین هنگ موشک بالستیک میان‌برد پیناکا در فوریه ۲۰۰۰ تشکیل شد. آزمایش‌های توسعه‌ای پیناکا در میدان تیر چاندان در پوخران در سپتامبر ۲۰۱۲ انجام شد.

بیشتر بخوانید:  مشخصات سیستم موشکی چونمو کِی ۲۳۹| یک سیستم توپخانه کره جنوبی

مرجعی که مسئولیت جزئیات محرمانه (AHSP) سیستم تسلیحاتی پیناکا را بر عهده دارد، در سپتامبر ۲۰۲۰ از سیستم موشکی پرتاب چندگانه به اداره کل تضمین کیفیت (DGQA) منتقل شد.  در آگوست ۲۰۲۰، دولت هند قراردادی به ارزش ۲۵.۸ میلیارد روپیه (۳۵۳.۵ میلیون دلار) با شرکت‌های تاتا پاور اس‌ئی‌دی و لارسن‌اند توبرو و بهارات ارث موورس برای تأمین شش هنگ از سیستم‌های موشکی پرتاب چندگانه پیناکا‌ام کِی وان به ارتش هند امضا کرد و انتظار می‌رود تا سال ۲۰۲۴ تحویل داده شوند.

در نوامبر ۲۰۲۰، سیستم موشکی پرتاب چندگانه موشک بهبود یافته پیناکا را از میدان آزمایش یکپارچه، چاندیپور، در سواحل اودیشا با موفقیت آزمایش کرد. نسخه بهبود یافته در مقایسه با طرح قبلی با طول کاهش یافته، عملکرد برد بلند ارائه می‌دهد.

طراحی موشک پیناکا

پیناکا برای جایگزینی سیستم‌های پرتابگر چندگانه موشک BM-۲۱ Grad ارتش هند طراحی شده است. این یک سیستم چندوجهی است که دارای پیشرانه پرانرژی، کلاهک‌های مهمات فرعی، پیکربندی پرتابگر سروو کنترل و کامپیوتر کنترل آتش است.

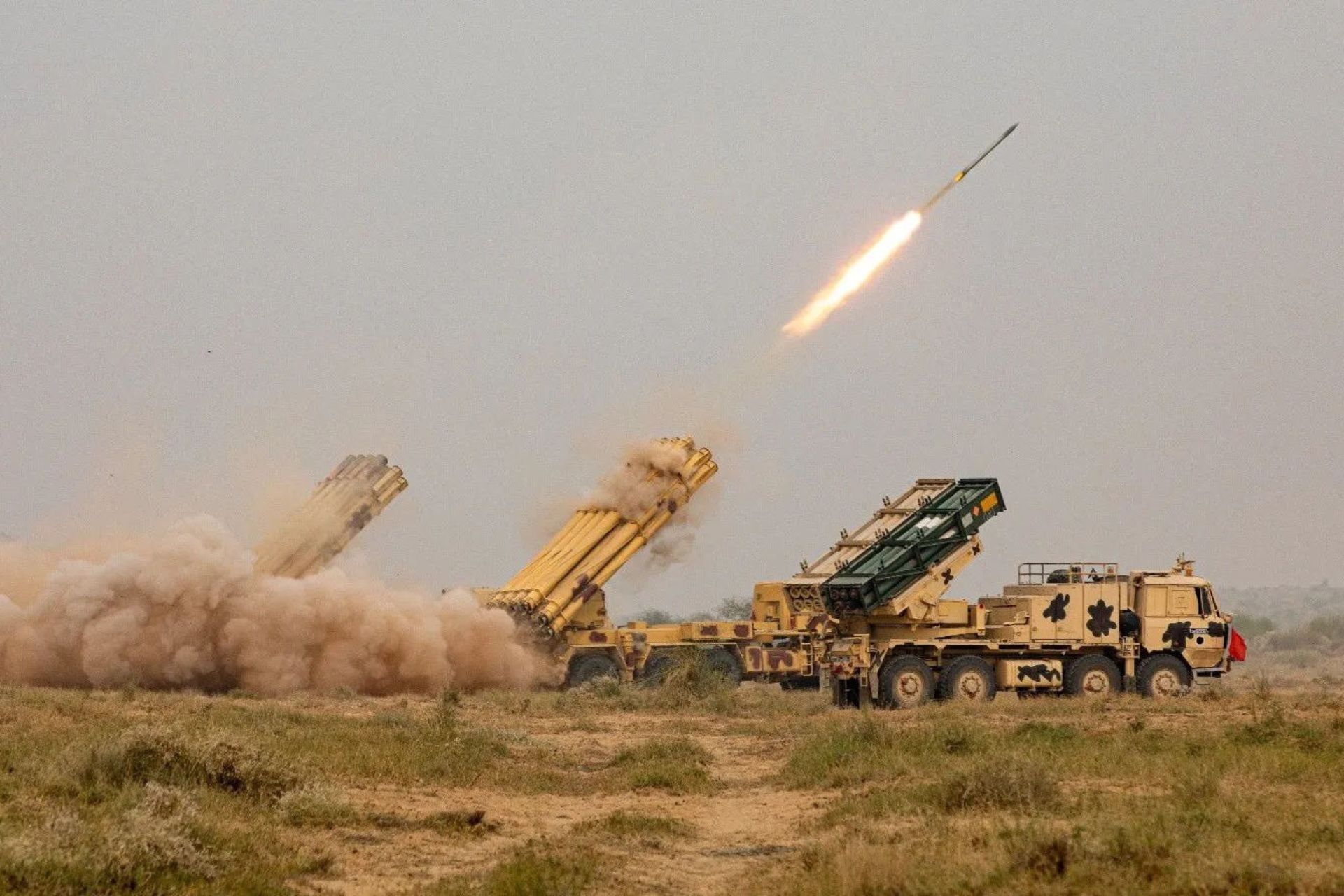

سیستم پیناکا بر اساس یک خودروی ۸ در ۸ ساخته شده است. هر باتری از شش خودروی پرتابگر، شش خودروی بارگیری و سوخت‌گیری و دو خودروی پست فرماندهی تشکیل شده است. هر خودروی پرتابگر دو غلاف حمل می‌کند که در مجموع ۱۲ موشک را در خود جای می‌دهد.

هر موشک پیناکا می‌تواند یک محموله ۱۰۰ کیلوگرمی را تا برد ۴۰ کیلومتر حمل کند. یک باتری پیناکا می‌تواند سطحی به مساحت ۷۰۰ متر در ۵۰۰ متر را خنثی کند. این سیستم می‌تواند با احتمال خطای دایره‌ای (CEP) یک تا دو درصد از برد، با اهداف درگیر شود.

مشخصات سیستم پرتاب پیناکا

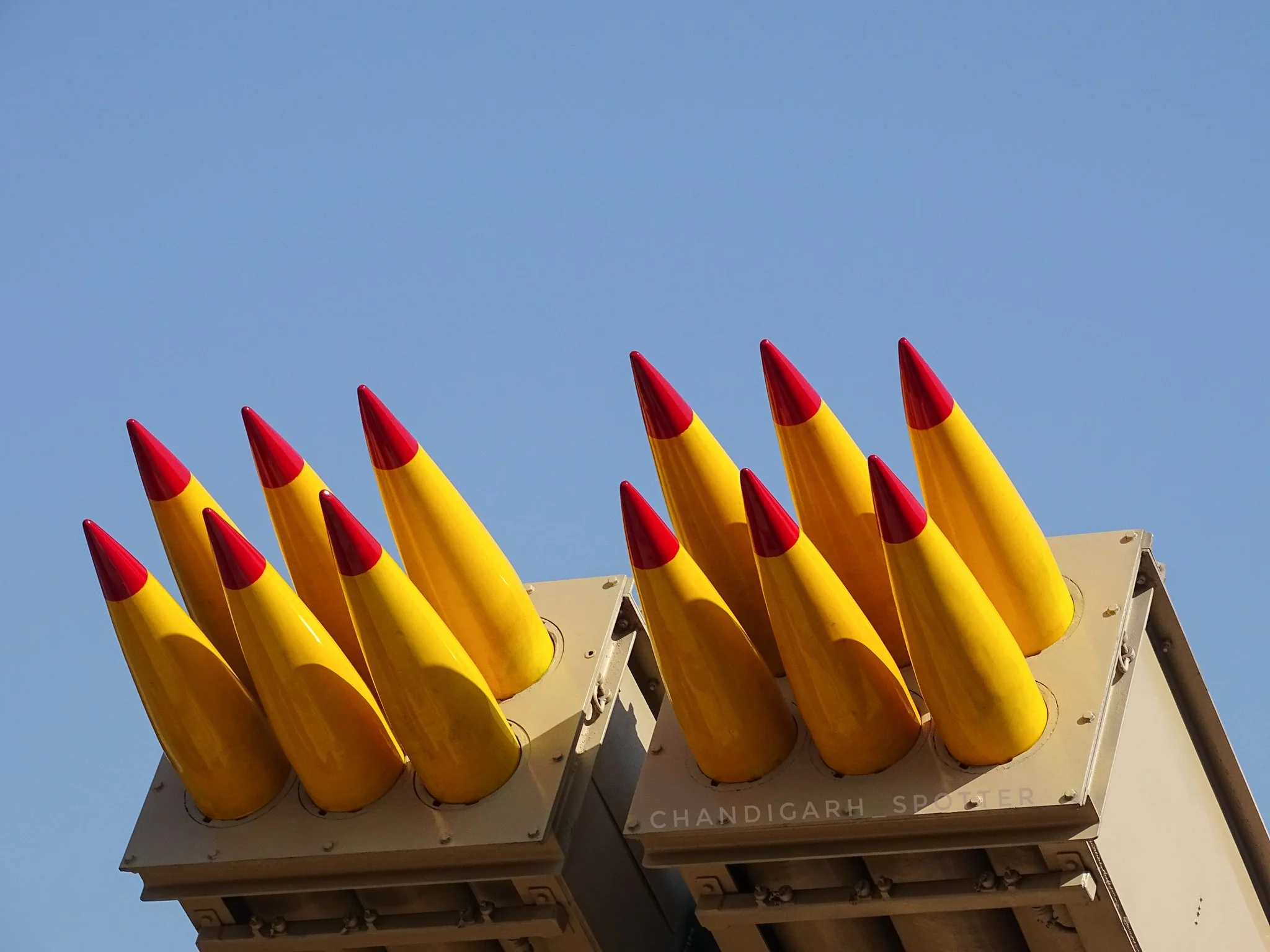

سیستم پرتاب پیناکا از دو غلاف تشکیل شده است که در کنار هم نصب شده‌اند. هر غلاف دارای شش لوله پرتابگر ساخته شده از مواد کامپوزیت E-glass / اپوکسی است. غلاف‌ها توسط یک جرثقیل لودر که بر روی وسیله نقلیه سوخت‌گیری نصب شده است، در وسیله نقلیه پرتابگر بارگیری/تخلیه می‌شوند.

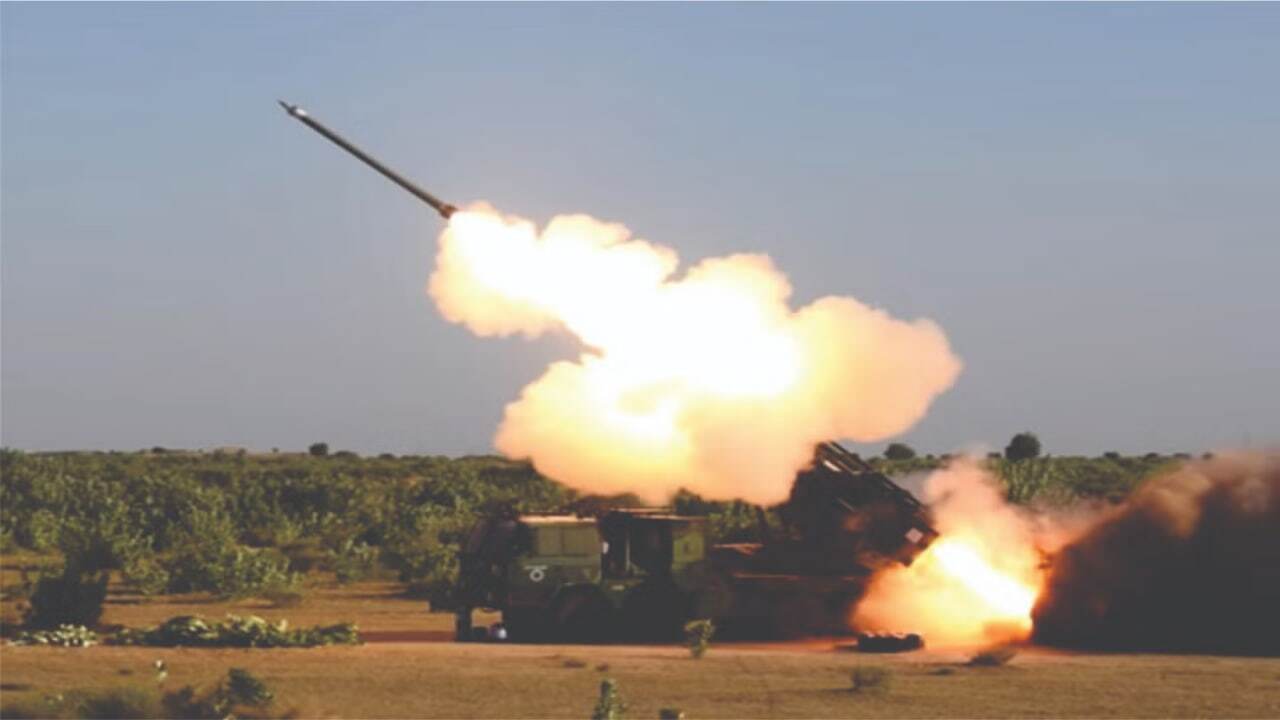

سیستم پرتاب می‌تواند در عرض ۴۰ ثانیه ۱۲ موشک را شلیک کند. پرتابگر از خط مرکزی ۹۰ درجه به چپ/راست حرکت می‌کند و می‌تواند تا ۵۵ درجه بالا برود.

این پرتابگر می‌تواند در حالت‌های خودکار، مستقل، از راه دور و دستی کار کند. کامپیوتر کنترل آتش (FCC) به طور مستقل پرتابگر را در حالت خودکار کنترل می‌کند. حالت مستقل شامل وارد کردن دستورات به کنسول توسط اپراتور است.  حالت از راه دور به اپراتور اجازه می‌دهد تا پرتابگر را از فاصله حدود ۲۰۰ متری با استفاده از یک واحد کنترل از راه دور کنترل کند. حالت دستی در صورت خرابی ریزپردازنده و از دست دادن برق تنظیم می‌شود.

انواع کلاهک جنگی سیستم موشکی پیناکا

این راکت‌ها می‌توانند با طیف گسترده‌ای از کلاهک‌ها از جمله کلاهک‌های انفجاری قوی، بمب‌های کوچک ضد تانک، کلاهک‌های مین‌های ضد تانک، مین‌های ضد نفر، بمب‌های آتش‌زا و شلیک آزمایشی مجهز شوند.

کلاهک انفجاری قوی ۲۵ تا ۳۰ درصد قدرت تخریب بیشتری نسبت به کلاهک‌های معمولی دارد. ترکیب مبتنی بر HMX در بمب‌های کوچک/مین‌های ضد تانک برای دستیابی به نفوذ ۱۵۰ میلی‌متری در زره استفاده می‌شود.

سیستم ناوبری و پیشران سیستم‌های پرتابگر چندگانه موشک پیناکا

سازمان توسعه و تحقیقات دفاعی (DRDO) در سال ۲۰۰۸ سفارشی برای سیستم‌های ناوبری و نشانه‌گیری توپخانه سیگما ۳۰ برای تجهیز دو هنگ اول پیناکا به شرکت ساژم (Sagem) ارائه داد.

تحویل سیستم‌های سیگما ۳۰ در ژوئن ۲۰۱۰ به پایان رسید. این سیستم‌ها توسط شرکت‌های تاتا پاور اس‌ای‌دی و لارسن و توبرو در پیناکا ادغام شدند. سیگما ۳۰ مبتنی بر فناوری ناوبری زمینی ژیروسکوپی لیزری است. این سیستم به طور ویژه برای شلیک دقیق موشک‌های کلاهک جنگی توسط توپخانه و موشک‌انداز‌ها طراحی شده است.

نیروی محرکه توسط پیشرانه‌های کامپوزیت پرانرژی (HEC) تأمین می‌شود. لوله‌های موتور ساخته شده از فولاد با شدت بالا با مواد سیلیس-فنولیک برای مقاومت در برابر دمای بالاتر شعله درزگیری شده‌اند. طراحی بهینه نازل، نیروی رانش بسیار بالایی را تضمین می‌کند.

خودروی پرتاب پیناکا

سیستم پرتاب پیناکا بر روی خودروی بومی تاترا /بی ئی‌ام ال (TATRA/BEML) ۸ در ۸ نصب شده است. این خودرو می‌تواند ۱۲ تن بار حمل کند. این وسیله به یک ژنراتور داخلی مجهز است که نیروی اولیه لازم برای عملیات پرتابگر را تأمین می‌کند. سایر تجهیزات موجود در این وسیله شامل یک واحد قدرت تریستوری مبتنی بر ریزپردازنده، یک کنترل‌کننده جوی‌استیک و یک سیستم پشتیبان دستی است.

مشخصات فنی کلی پیناکا

• نوع: سیستم موشکی پرتاب چندگانه|
• توسعه‌دهنده: سازمان تحقیق و توسعه دفاعی
• اپراتور: ارتش هند
• قطر موشک: ۲۱۴ میلی‌متر
• لوله پرتاب: ۱۲
• نرخ آتش: حدود ۴۰ ثانیه ۱۲ راکت
• برد: ۴۰ کیلومتر
