مشخصات رادار ردیابی و هدایت موشک SA-۱۰ گرامبل روسیه

در این مطلب به بررسی مشخصات و قابلیت‌های رادار ردیابی و هدایت موشک SA-۱۰ گرامبل روسیه خواهیم پرداخت.

رویداد۲۴| حسین فلاحی: ۵N۶۳S (بعد‌ها ۳۰N۶E نام گرفت) که با نام ناتو "Flap Lid B" شناخته می‌شود یک رادار کنترل درگیری/آتش است. تجهیزات ۵N۶۳/۳۰N۶ به عنوان یک رادار ردیابی و هدایت موشک چند منظوره، چهارگانه هماهنگ کننده و تک ضربه‌ای داپلر بخشی از سامانه‌های پدافند هوایی S-۳۰۰P، S-۳۰۰PM، S-۳۰۰PMU۱ را تشکیل می‌دهد.

مشخصات موشک SA-۱۰ گرامبل روسیه

یک آنتن آرایه فازی روی یک کامیون نصب شده و پوشش ۳۶۰ درجه در جهت آزیموت را فراهم می‌کند. آنتن رادار ۳۰N۶ Flap Lid B دارای فرم مستطیلی است.

مشخصات رادار ردیابی و هدایت موشک SA-۱۰ گرامبل روسیه

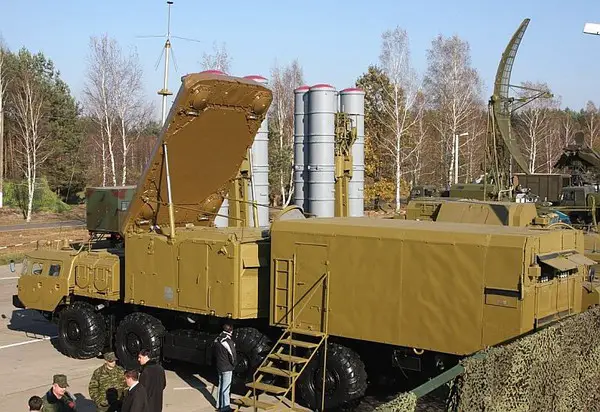

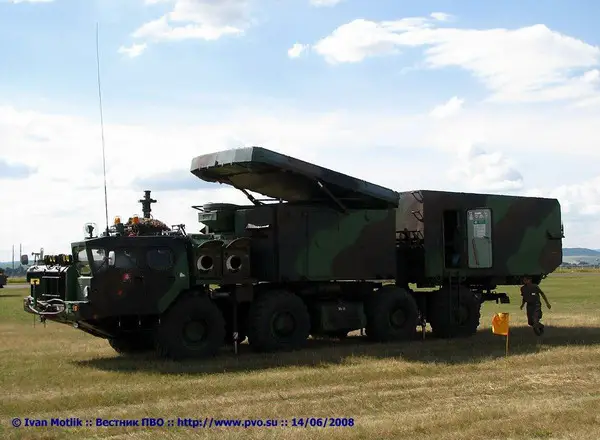

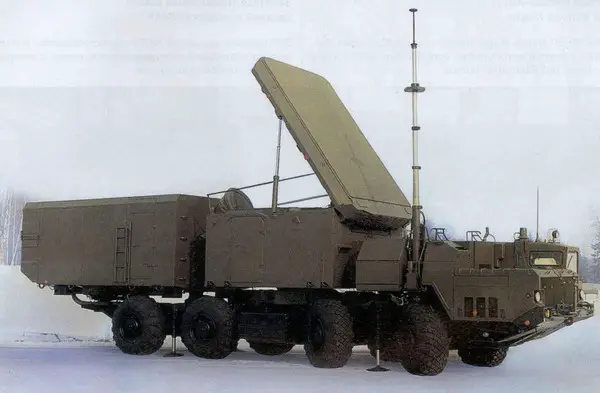

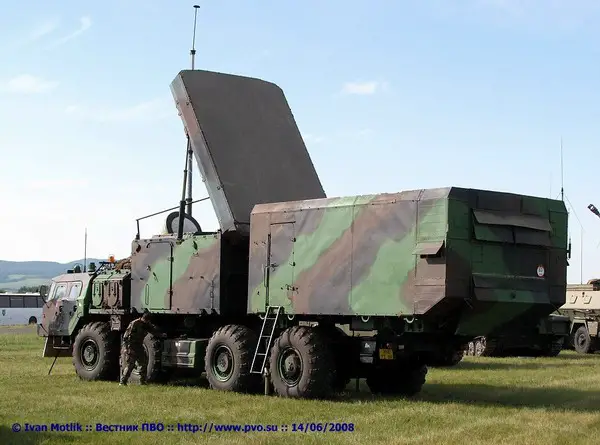

در موقعیت جاده، آنتن روی سقف کانتینر اول قرار می گیرد. خودروی ترکیبی FLAP LID-B رادار/کنترل درگیری دارای آنتن آرایه مسطح ۲.۷۵ متر مربعی روی یک پایه آنتن جعبه مانند و کانتینر سیستم‌های پشتیبانی است. هنگام حرکت، آرایه به صورت افقی حمل می‌شود و هنگام استقرار، بالای کانتینر با زاویه تقریبی ۶۰ درجه بالا می‌رود.

انواع رادار Flap Lid B مدل ۳۰N۶E:

- ۳۰N۶E: نسخه صادراتی برای سامانه موشکی S-۳۰۰PMU۱
- ۳۰N۶E۱: نسخه صادراتی برای سامانه موشکی S-۳۰۰PMU۲
- ۳۰N۶E۲: نسخه صادراتی ارتقا یافته برای سامانه موشکی S-۳۰۰PMU۲ Favorit

عملکرد

۳۰N۶ Flap Lid B در درجه اول یک رادار درگیری است که برای ردیابی اهداف و هدایت موشک‌ها برای برخورد با استفاده از یک کانال پیوند فرمان طراحی شده است. رادار Flap Lid از یک آرایه فازی با فناوری انتقال غیرفعال شیفتر استفاده می‌کند و یک تغذیه فضایی دارد.

مشخصات رادار ردیابی و هدایت موشک SA-۱۰ گرامبل روسیه

کشنده کامیون موشک SA-۱۰ گرامبل

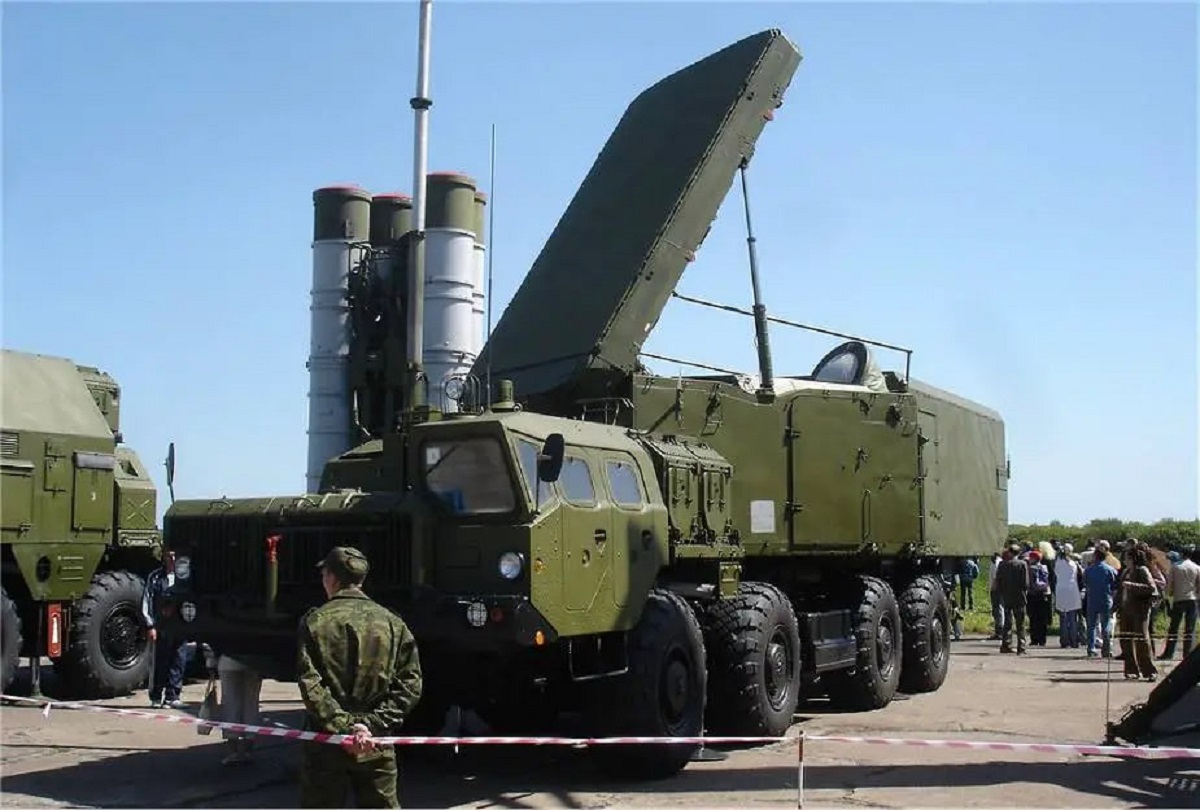

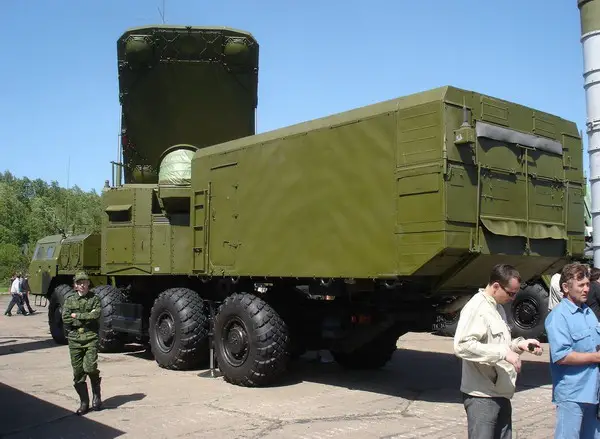

آنتن Flap Lid به صورت صاف روی سقف کابین رادار قرار می‌گیرد. پیشتر آنتن Flap Lid روی یک تریلر که توسط یک کشنده Ural-۳۵۷، KrAZ-۲۵۵ یا KrAZ-۲۶۰، ۶x۶ یدک کشیده می‌شد، مستقر شده بود.

مشخصات رادار ردیابی و هدایت موشک SA-۱۰ گرامبل روسیه

کاربرد رزمی موشک SA-۱۰ گرامبل روسیه

رادار درگیری ۳۰N۶ Flap Lid B و لانچر‌های S-۳۰۰ برای شلیک در ۵ دقیقه بهینه شده‌اند و پس از شلیک موشک به سرعت دور می‌شوند تا از دست پدافند دشمن فرار کنند.

بیشتر بخوانید: مشخصات رادار EQ-۳۶؛ رادار منحصر‌به‌فرد ارتش آمریکا

رادار بهبود یافته ۵N۶۳S Flap Lid B قابلیت درگیری همزمان با شش هدف و هدایت دو موشک به سمت هر هدف را داشت.

مشخصات رادار ردیابی و هدایت موشک SA-۱۰ گرامبل روسیه

برد زاویه‌ای هدایت پرتو آرایه فازی افزایش یافته تا پوشش آنی یک بخش ۹۰ درجه را امکان‌پذیر کند، که قابل مقایسه با رادار SPY-۱ Aegis است. این تجهیزات همچنین به عنوان تجهیزاتی با وضوح «بالا» و مقاومت «خوب» در برابر اقدامات متقابل شناخته می‌شوند. در سیستم S-۳۰۰PMU۱، از رادار ۳۰N۶ Flap Lid Bis برای شناسایی/تعیین هدف به صورت مستقل یا در ترکیب با رادار‌های ۳۶D۶ ناتو استفاده می‌شود.
