مشخصات موشک اشتورم 9K114 روسیه

رویداد۲۴| حسین فلاحی: ۹کِی۱۱۴ اشتورم (9K114 Shturm)، به روسی معنای حمله، یک سامانه موشکی ضد تانک ساخت اتحاد جماهیر شوروی است. این سامانه موشکی ضد تانک مربوط به اواخر دوران جنگ سرد است که توسط شوروی ساخته شد.

تاریخچه توسعه اشتورم

توسعه این سامانه در اوایل دهه ۱۹۷۰ آغاز شد و از سال ۱۹۷۶ به کار گرفته شده است. این سامانه اشتورم 9K114 نام دارد و موشک آن با نام 9K114 Kokon شناخته می‌شود. این موشک در غرب و در ناتو اغلب با نام AT-۶ اسپیرال شناخته می‌شود. 9K114 برای تجهیز بالگرد‌های تهاجمی به موشک‌های ضد تانک توانمندتر از فالانگا (نام ناتو: AT-۲) طراحی شده است. علاوه بر بالگردها، از این سامانه در خودرو‌ها و کشتی‌ها نیز استفاده می‌شود.

طراحی اشتورم

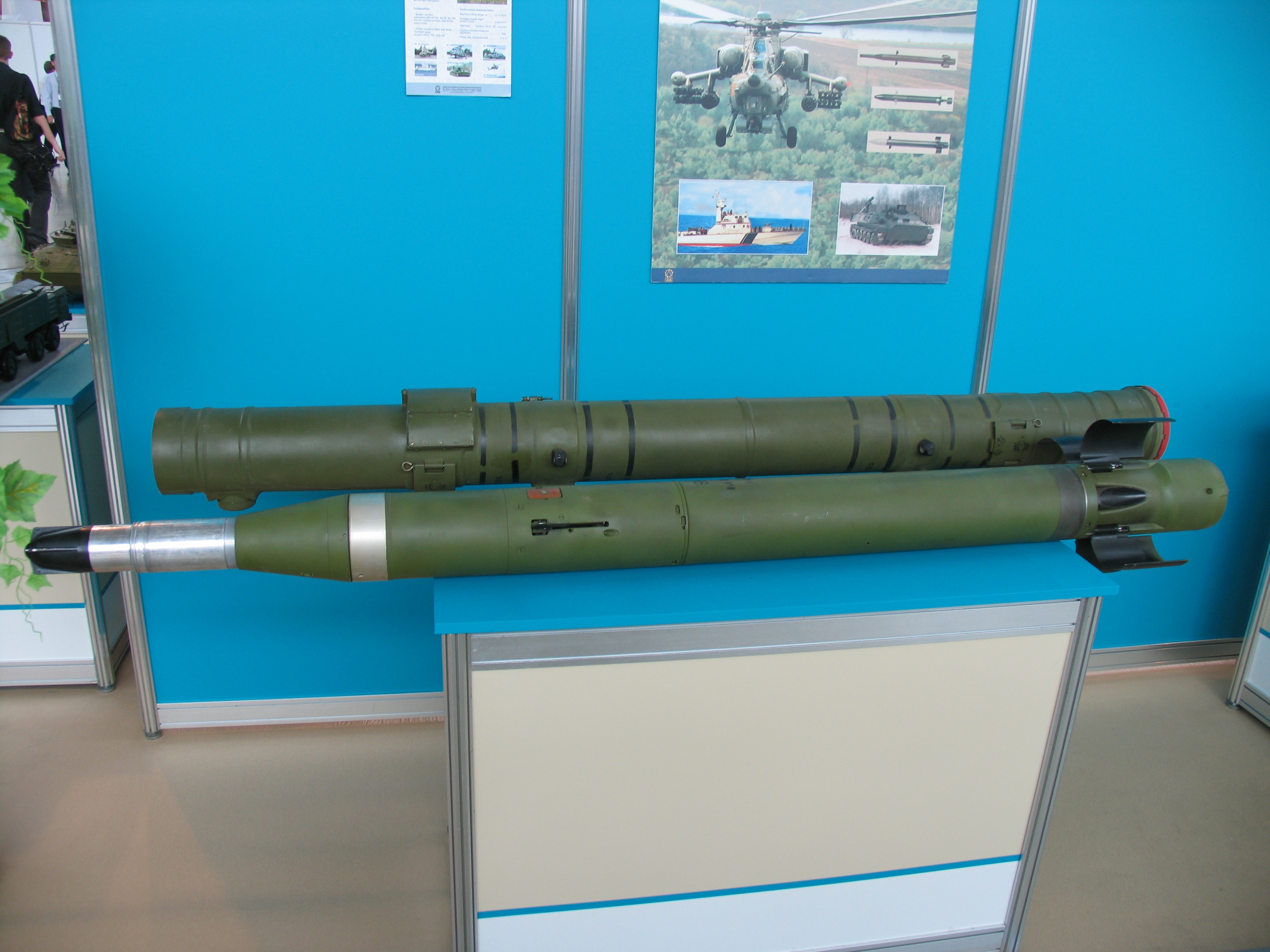

اشتورم 9K114 در زمان خود موشکی نسبتاً پیشرفته بود. این موشک بدنه استوانه‌ای بلند و براقی دارد که در عقب آن باله‌هایی به دور آن پیچیده شده است. کلاهک جنگی موشک در جلو قرار دارد و پس از آن بخش هدایت با پره‌های کنترلی کوچک و مخزن سوخت جامد و مرحله تقویت‌کننده کوچک در عقب قرار دارند. موشک از یک محفظه پلاستیکی نگهداری و پرتاب می‌شود. هدایت آن هدایت نیمه خودکار فرمانی به خط دید (SACLOS) است و از یک لینک فرمان رادیویی VHF استفاده می‌شود. علاوه بر موشک، سیستم 9K114 شامل یک سیستم دید در روز با مسافت‌یاب لیزری و لینک رادیویی است.

موشک 9K114 اشتورم از نظر برد، نفوذ و دقت، عملکرد بهتری نسبت به فالانگا (AT-۲) و مالیوتکا (AT-۳) قدیمی‌تر دارد. در طول آزمایشات در غرب، دقت آن ضعیف عنوان شد، در حالی که منابع روسی ادعا می‌کنند که در جنگ افغانستان ۷۵ تا ۸۵ درصد مؤثر بوده است. موشک‌های اصلی 9K114 در حدود ۵۶۰ میلی‌متر در زره RHA نفوذ می‌کنند و حداکثر برد آنها ۵ کیلومتر است. 9K114M2 این برد را به ۷ کیلومتر افزایش می‌دهد و در زره RHA به میزان ۶۰۰ تا ۶۵۰ میلی‌متر نفوذ می‌کند. یک نسخه ترموباریک نیز موجود است.

سکو‌های پرتاب اشتورم

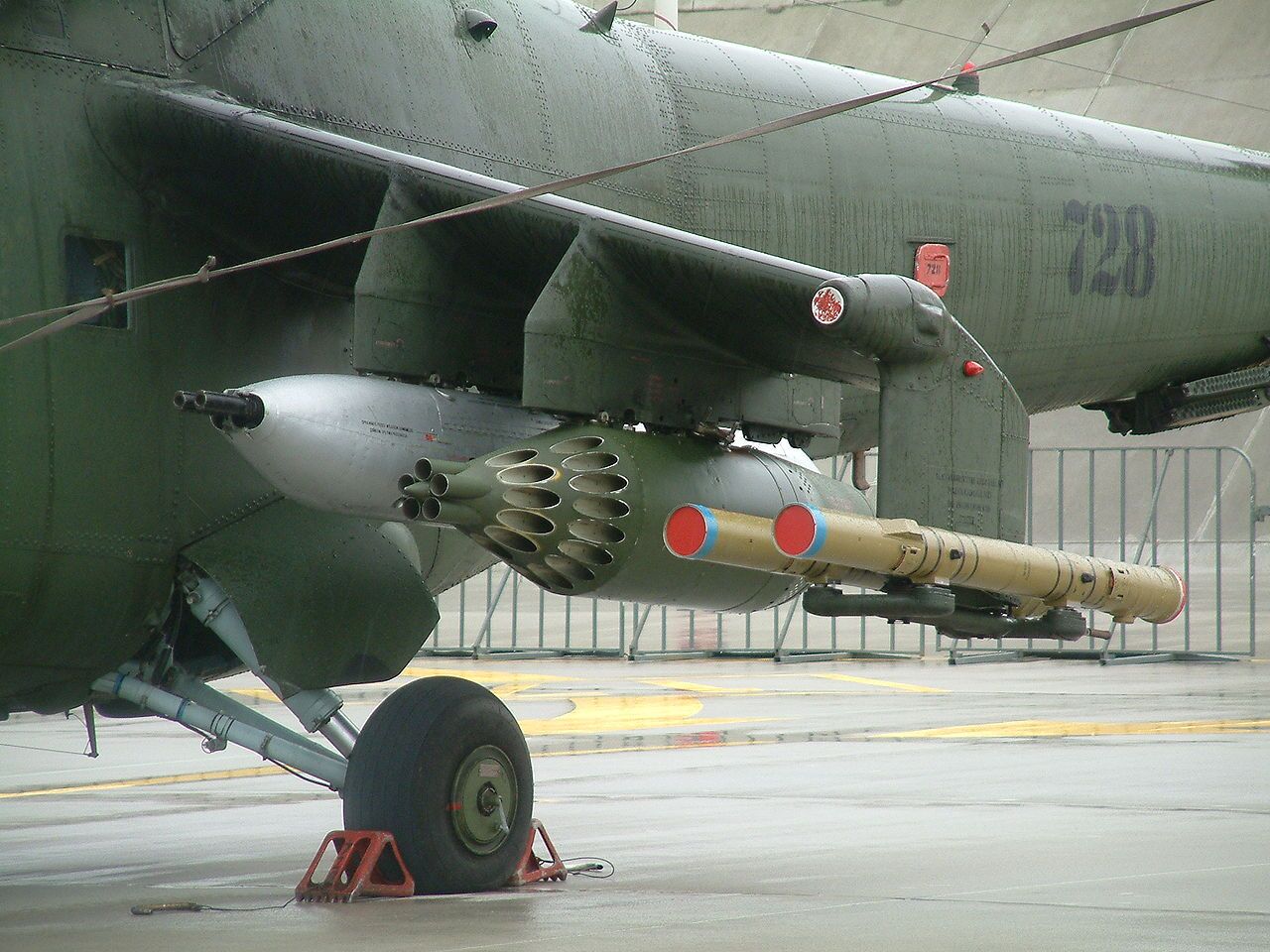

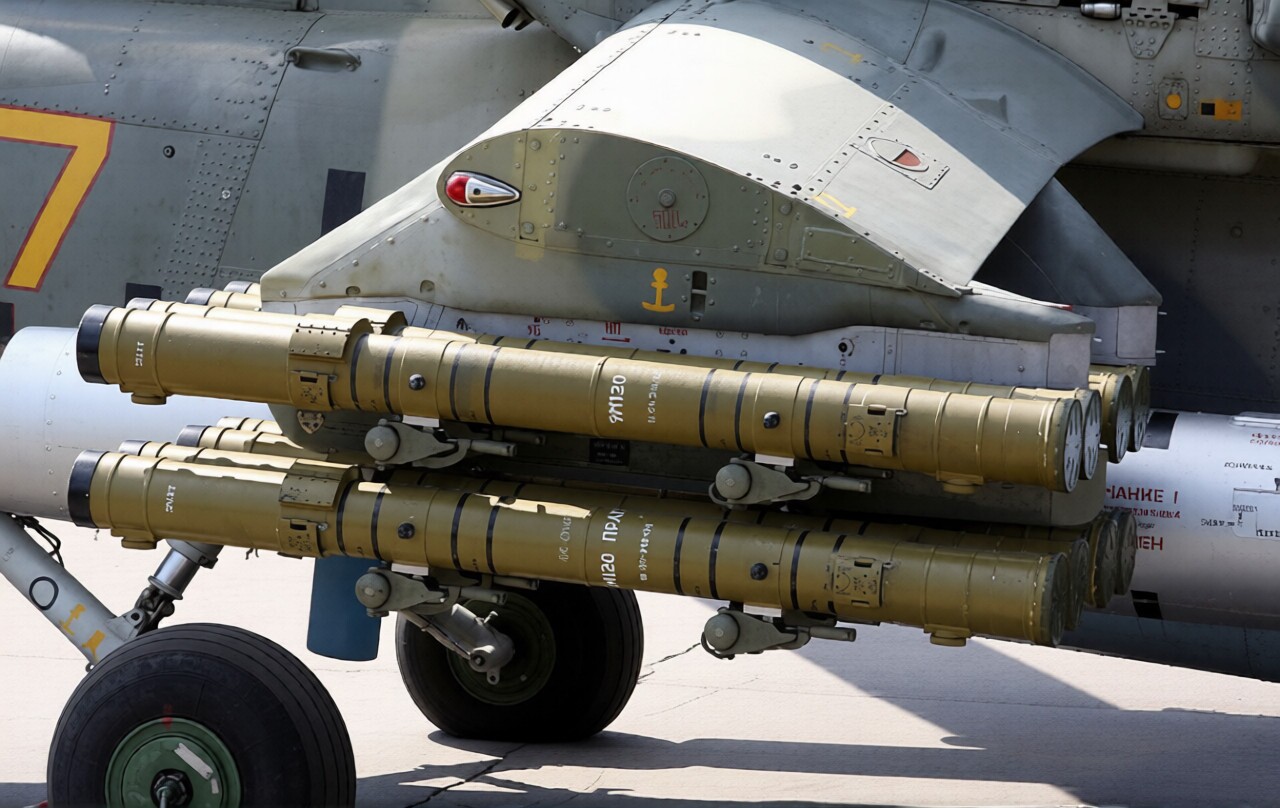

موشک 9K114 اشتورم، موشک ضد تانک اصلی مخصوص نسخه‌های ارتقایافته هلیکوپتر تهاجمی میل-۲۴ هایند است. علاوه بر این، از آن در سامانه موشکی ضدتانک مدل ۹P۱۴۹ اشتورم -اس که بر اساس نفربر زرهی زنجیردار MT-LB ساخته شده است، استفاده می‌شود. همچنین یک پرتابگر شش فروندی نیز برای استفاده دریایی طراحی و ساخته شده است.

بیشتر بخوانید: مشخصات خودروی فاکس‌هاوند

کاربران اشتورم

9K114 اشتورم به تعداد زیاد توسط نیرو‌های شوروی و کشور‌های مختلف پیمان ورشو به کار گرفته شد. بسیاری از 9K114ها به استاندارد M۱ یا M۲ ارتقا یافتند و تعداد زیادی از آنها هنوز در خدمت هستند.

انواع موشک ۹M۱۱۴

9K114 اشتورم: موشک اصلی با کلاهک حرارتی (HEAT) برای استفاده علیه تانک‌ها. نام آن در ناتو AT-۶A اسپیرال است.
9K114FA اشتورم: موشک ۹M۱۱۴ با کلاهک ترموباریک برای استفاده علیه ساختمان‌ها و مواضع مستحکم.
9K114M19M114 اشتورم: با هدایت بهبود یافته، کلاهک سنگین‌تر و برد ۶ کیلومتر بیشتر. نام آن در ناتو AT-۶B اسپیرال است.
9K114M2 اشتورم: از همان کلاهک M۱ استفاده می‌کند و برد ۷ کیلومتر بهبود یافته‌تری دارد. نام آن درناتو AT-۶C اسپیرال است.

مشخصات فنی کلی موشک 9K114M2 اشتورم

• نقش: موشک ضدتانک
• کشور سازنده: اتحاد جماهیر شوروی
• هدایت: هدایت فرمان رادیویی
• وزن: ۳۱.۴ کیلوگرم
• قطر: ۱۳۰ میلی‌متر
• طول بال‌ها: ۰.۳۶ متر
• طول: ۱.۶۲۵ متر
• نوع کلاهک: کلاهک تکی حرارتی
• نفوذ: ۵۶۰ - ۶۰۰ میلی‌متر RHA
• وزن: ۵.۳ کیلوگرم
• پیشران: موتور راکت سوخت جامد
• برد: حداکثر ۵ کیلومتر/ حداقل ۴۰۰ متر
• حداکثر سرعت: ۳۴۵ متر بر ثانیه
