مشخصات رادار پیش اخطار AN-TPY۲

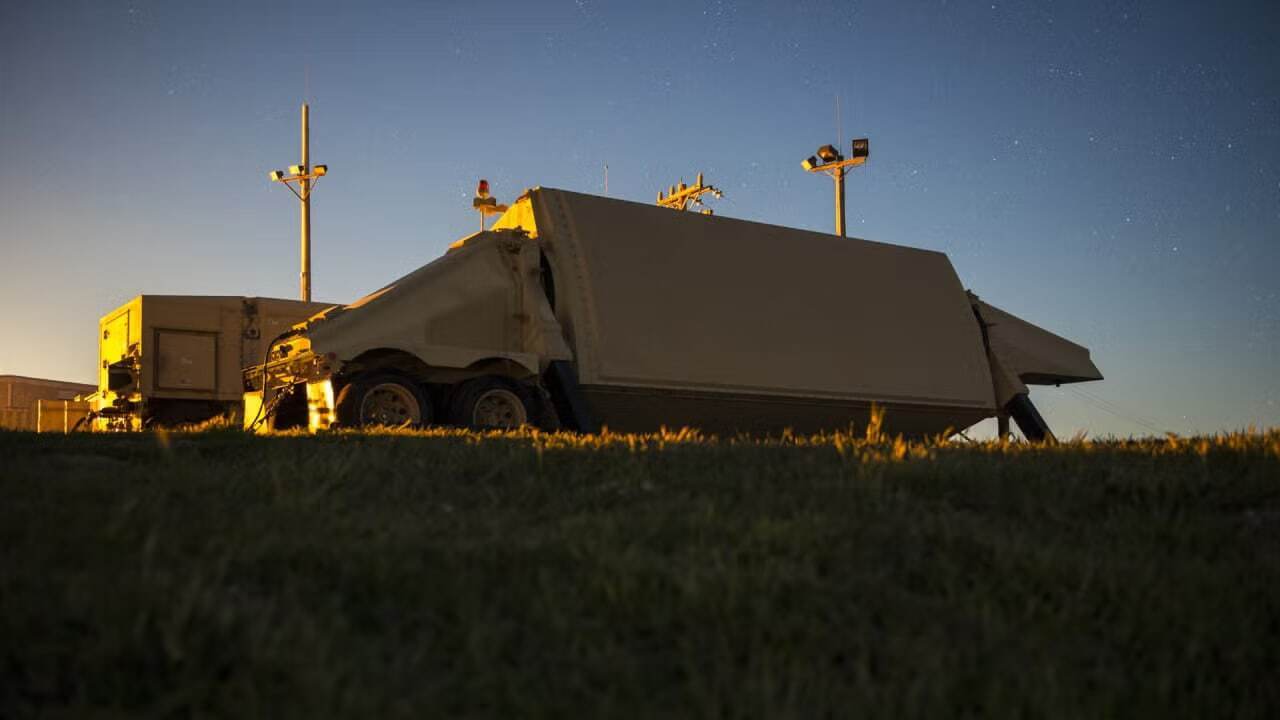

رویداد۲۴| حسین فلاحی: رادار AN/TPY-2، یک رادار آرایه اسکن الکترونیکی فعال باند X با وضوح بالا و متحرک است که توسط شرکت ریتون (که اکنون RTX نام دارد) برای ارتش ایالات متحده ساخته شده است. این رادار قابلیت شناسایی، ردیابی، طبقهبندی و تمایز موشکهای بالستیک در مراحل بوست، میاندوره و پایانی را دارد.
بیشتر بخوانید: مشخصات هواپیمای KC-46A پگاسوس
این رادار در دو حالت رو به جلو برای نظارت دوربرد و هشدار زودهنگام با ارائه دادههای راهنما به شبکههای دفاعی یکپارچه و حالت پایانی برای هدایت دقیق کنترل آتش رهگیرها مانند آنهایی که در سیستم دفاعی تاد وجود دارند کار میکند. فرکانس باند X این سیستم، وضوح هدف برتر را برای تشخیص کلاهکها از طعمهها و بقایای جنگی فراهم میکند و یک آنتن آرایه فازی با بیش از ۲۵۰۰۰ ماژول فرستنده/گیرنده برای هدایت سریع پرتو و اسکن الکترونیکی دارد.
تاریخچه توسعه AN/TPY-2

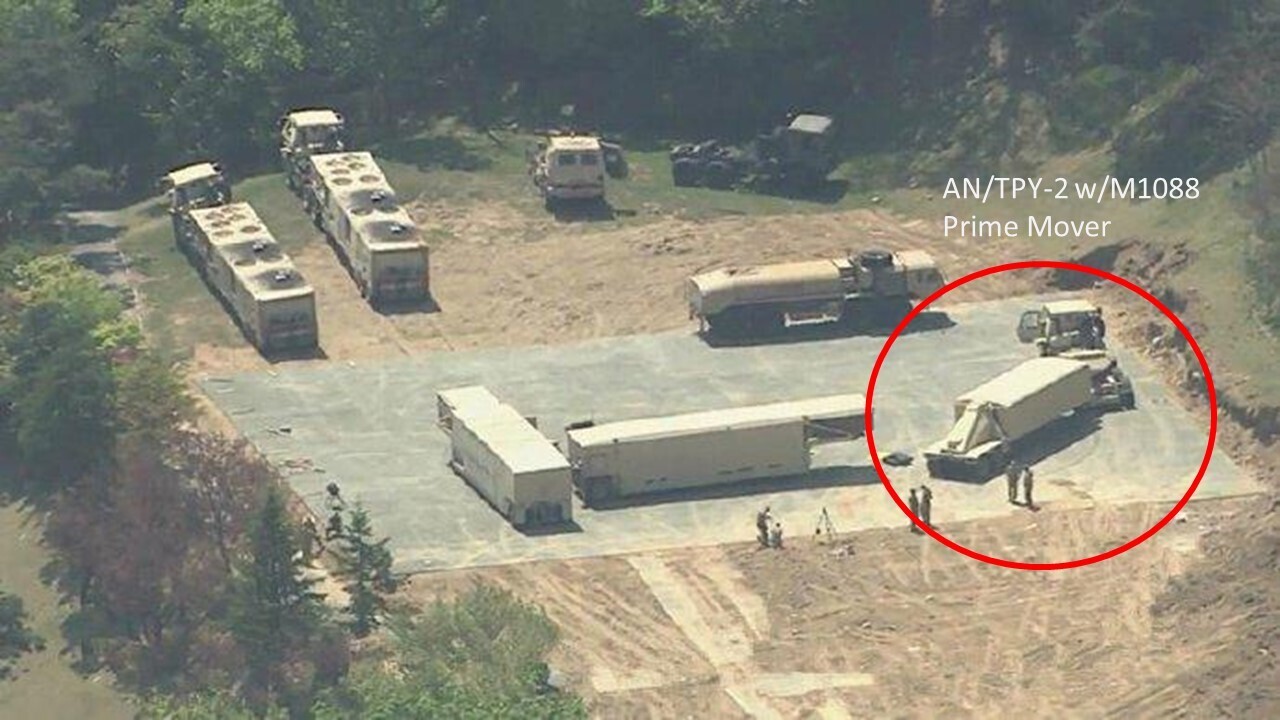

توسعه AN/TPY-2 در سال ۱۹۹۲ آغاز شد. یک قرارداد میان وزارت دفاع آمریکا برای طراحی یک رادار زمینی دفاع موشکی با شرکت ریتون منعقد شد. این رادار تا سال ۱۹۹۵ با سامانه پدافندی تاد ادغام شد و در سال ۲۰۰۰ به تولید انبوه رسید. ارتش آمریکا اولین واحد رادار AN/TPY-2 را در سال ۲۰۰۴ تحویل گرفت. AN/TPY-2 می تواند توسط هواپیماهای C-۱۷، کشتیها یا کامیونها حمل شود.
طراحی رادار AN/TPY-2

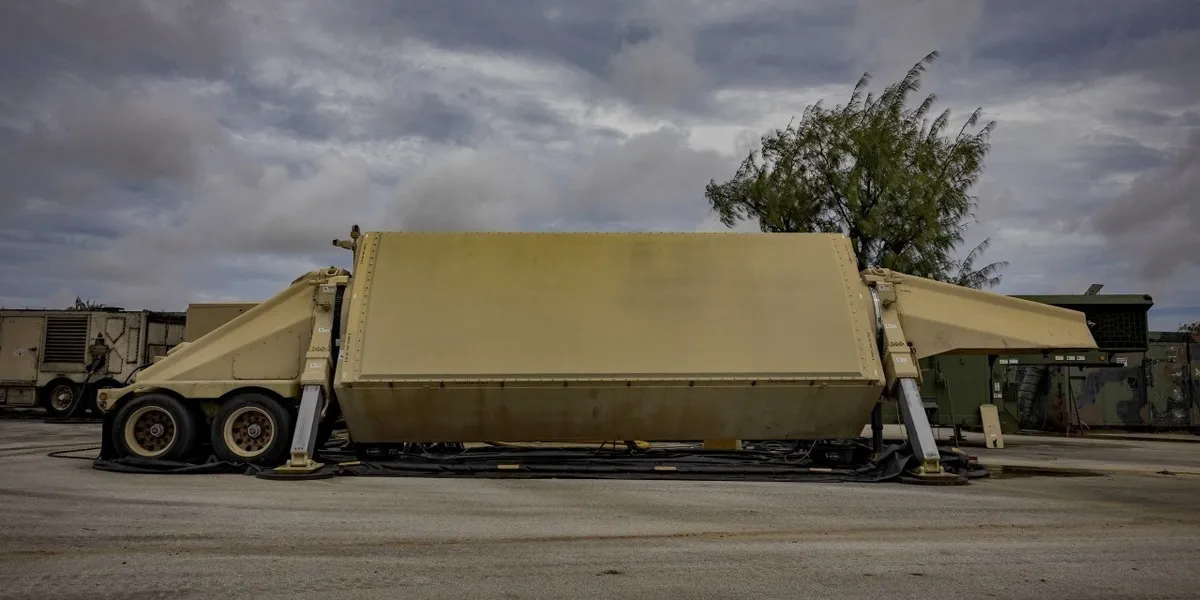

AN/TPY-2 یک رادار آرایه اسکن الکترونیکی فعال (AESA) است که در باند X (محدوده فرکانسی ۸-۱۲ گیگاهرتز) کار میکند و امکان تصویربرداری با وضوح بالا و تشخیص دقیق هدف را فراهم میکند. این رادار از تقریباً ۲۵۳۴۴ ماژول فرستنده/گیرنده (T/R) گالیوم آرسنید (GaAs) تشکیل شده است که در یک آرایه مسطح قرار گرفتهاند و هدایت سریع پرتو را بدون حرکت مکانیکی تسهیل میکنند و از اسکن الکترونیکی در میدان دید بیش از ۱۲۰ درجه در آزیموت و ارتفاع پشتیبانی میکنند.

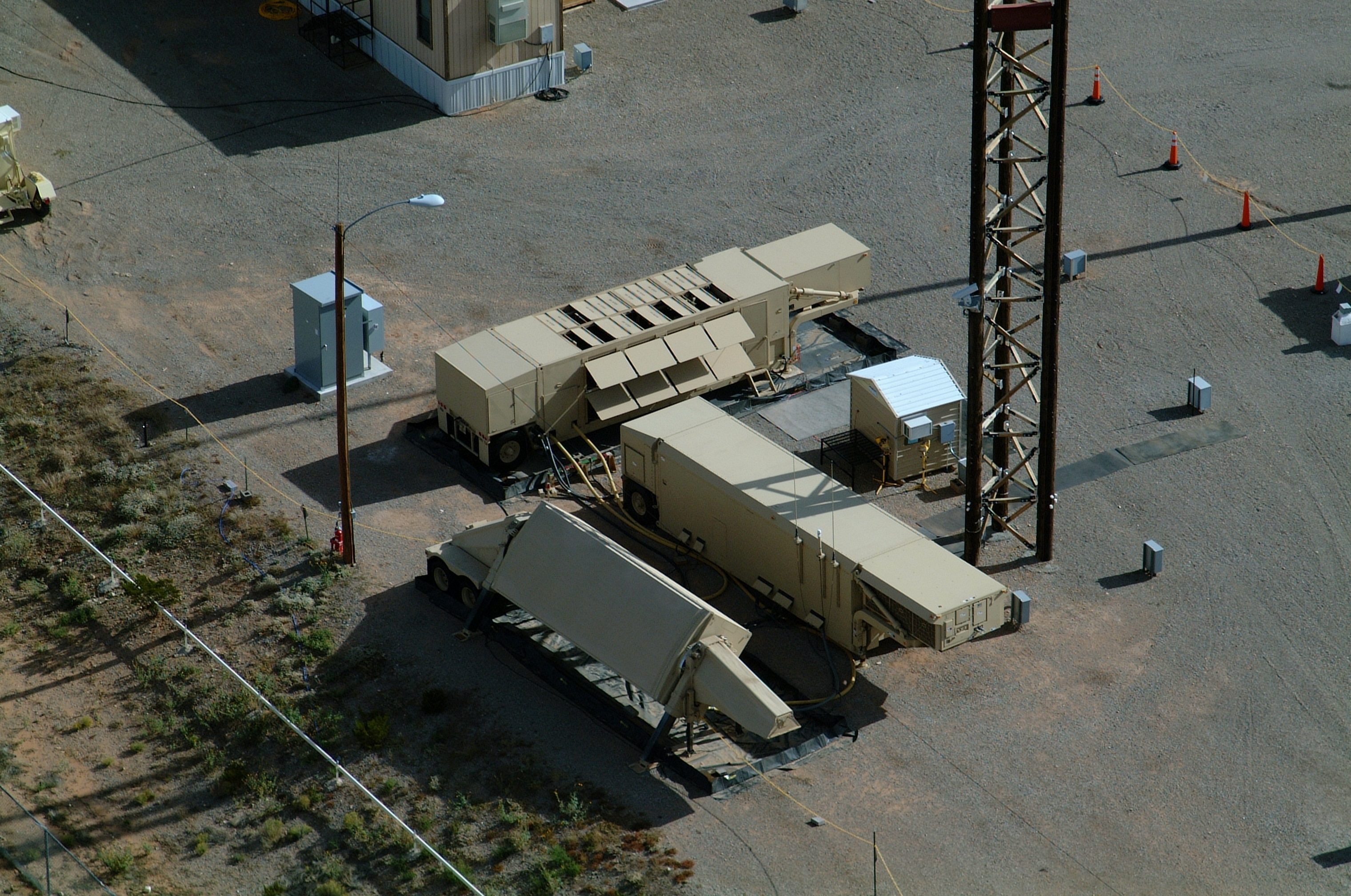

اجزای رادار AN/TPY-2
اجزای کلیدی رادار AN/TPY-2 شامل تقویتکنندههای توان حالت جامد ادغامشده در هر ماژول T/R است که از تشخیص برد بلند پشتیبانی میکند و در عین حال، لوبهای جانبی را برای کاهش آسیبپذیری در برابر پارازیت به حداقل میرساند. این سیستم از تکنیکهای شکلدهی پرتو دیجیتال استفاده میکند و از سختافزار پردازش سیگنال مانند آرایههای دروازهای قابل برنامهریزی میدانی (FPGA) و مدارهای مجتمع ویژه برنامه (ASIC) برای تشکیل چندین پرتو همزمان برای کارهای ردیابی و تمایز استفاده میکند. خنکسازی توسط یک سیستم خنککننده مایع با استفاده از مخلوط گلیکول-آب که از طریق صفحه پشتی آرایه گردش میکند، تأمین میشود و مدیریت حرارتی را در طول پالسهای پایدار با چرخه کاری بالا بیش از ۲۰ ٪ تضمین میکند.
توان اولیه این رادار توسط یک واحد توان اولیه دیزلی ۱.۱ مگاواتی تأمین میشود که امکان عملیات خودکار در محیطهای دورافتاده را فراهم میکند. اجزای کمکی شامل گیرندههای کمصدا با ارقام نویز زیر ۳ دسیبل و پردازندههای داده پرسرعت با قابلیت پردازش بیش از ۱ میلیون پالس در ثانیه است که با ارائه دادههای متریک و تفکیک به سیستمهای کنترل آتش، نقش آن را در دفاع موشکی بالستیک تقویت میکنند. این طراحی، استحکام را با مقاومسازی محیطی در برابر ضربه، لرزش و تداخل الکترومغناطیسی طبق استانداردهای MIL-STD-۸۱۰ در اولویت قرار میدهد.
قابلیت رصد تهدیدات بالستیک
ی بالستیک (BMDS) ارائه میدهد که فضای نبرد دفاعی را گسترش میدهد و از رهگیریهای لایهای پشتیبانی میکند.رادار AN/TPY-2 در طول آزمایشات متعدد با سیستم پدافندی تاد و سایر عناصر دفاع موشکی ایالات متحده، اثربخشی بالایی را در تشخیص، ردیابی و تمایز موشکهای بالستیک به اثبات رسانده است. رادار AN/TPY-2 با ارائه قابلیتهای تشخیص، ردیابی و تمایز با وضوح بالا که امکان رهگیری مؤثر را فراهم میکند، بازدارندگی در برابر تهدیدات موشکهای بالستیک را افزایش میدهد و در نتیجه خطر شکست پرتابهای دشمن و پیچیده شدن نفوذ به سامانههای دفاعی را افزایش میدهد.

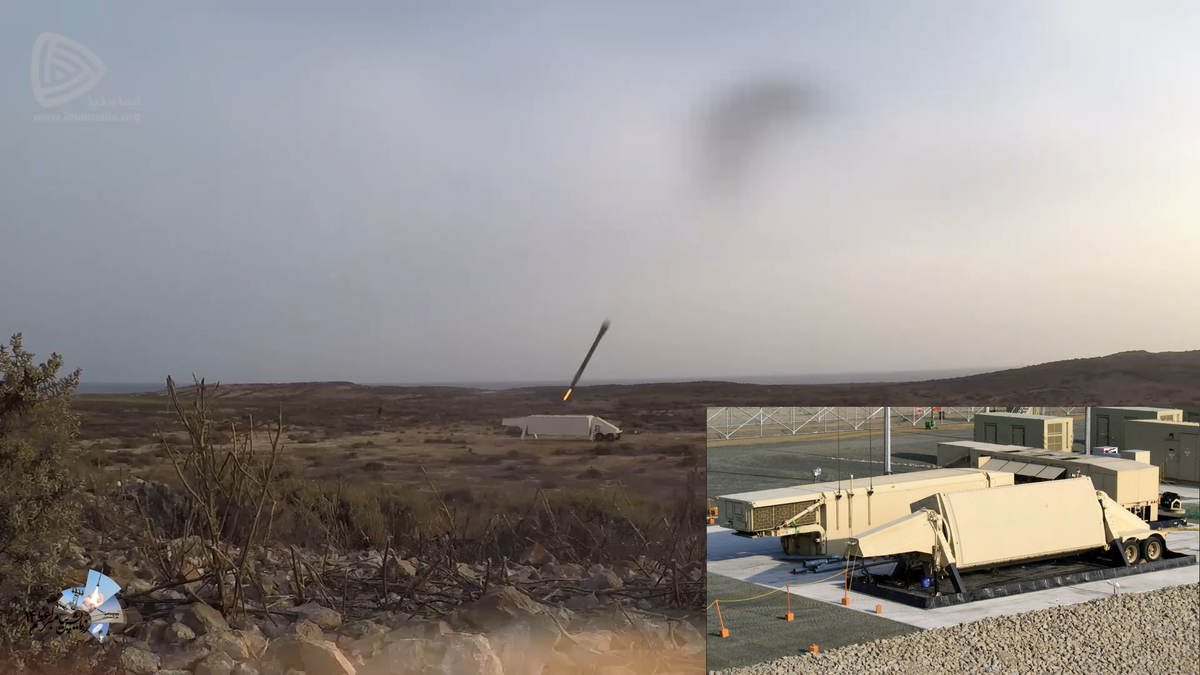

در یک آزمایش عملیاتی در ۱۰ سپتامبر ۲۰۱۳، یک AN/TPY-2 که در حالت ترمینال کار میکرد، با موفقیت یک تهدید موشک بالستیک شبیهسازی شده را شناسایی، ردیابی و تمایز داد و دادههای راهنمایی را ارائه داد که یک رهگیر موشک استاندارد-۳ (SM-۳) را قادر ساخت تا از یک ناوشکن مجهز به ایجیس رهگیری موفقیتآمیزی انجام دهد.
مشخصات فنی کلی AN/TPY-2
نقش: رادار آرایه اسکن الکترونیکی فعال
کشور سازنده: ایالات متحده
شرکت سازنده: ریتون
برد اسکن اهداف: ۸۷۰ تا ۳۰۰۰ کیلومتر
