مشخصات AN/ALQ-144؛ اخلالگر مادون قرمز که از هواپیماها و هلی کوپترها در برابر موشک محافظت می کند

رویداد۲۴| حسین فلاحی: AN/ALQ-۱۴۴، یک سیستم اقدام متقابل فعال مادون قرمز (IRCM) همه جهته است که برای محافظت از هواپیما‌های نظامی، به ویژه هلیکوپترها، در برابر موشک‌های هدایت شونده با مادون قرمز طراحی شده است. این سیستم با انتشار انرژی مادون قرمز مدوله شده و فریب دادن یا گیج کردن سر جستجوگر موشک عمل می‌کند.

تاریخچه توسعه سیستم اقدام متقابل فعال مادون قرمز

تولید این سیستم در اوایل دهه ۱۹۷۰ توسط شرکت سندرز (اکنون بخشی از بی‌ای ئی سیستمز است) تحت رهبری ارتش ایالات متحده آغاز شد. تحویل اولیه به ارتش ایالات متحده از سال ۱۹۸۱ آغاز شد. تا سال ۲۰۰۱، بیش از ۶۷۰۰ واحد از این سیستم تولید شد که بیش از ۸۰۰۰ واحد آن تا دهه ۲۰۱۰ به طور کلی به ارتش ایالات متحده و ۲۳ کشور متحد تحویل داده شد.

در یک برنامه ارتقاء در اواخر دهه ۱۹۸۰ و اوایل دهه ۱۹۹۰، نوع AN/ALQ-۱۴۴A معرفی شد که این سیستم اثربخشی اخلال در برابر جستجوگر‌های موشک مادون قرمز پیشرفته را از طریق بهبود مدولاسیون و توان خروجی افزایش داد.

بیشتر بخوانید: قرارداد تسلیحاتی محرمانه ایران با روسیه برای خرید سلاح‌های پیشرفته دوش‌پرتاب | سلاح دوش‌پرتاب چیست؟

این ارتقا، محدودیت‌های سیستم اصلی در برابر تهدید‌های در حال تحول را برطرف کرد. ALQ-۱۴۴A تا سال ۱۹۹۱ به طور گسترده به کار گرفته شد و حفاظت از هواپیما‌های بال چرخان را در محیط‌های با تهدید بالا تقویت کرد. این سیستم از فرستنده‌هایی با گرمایش الکتریکی که در نزدیکی اگزوز موتور نصب شده‌اند، استفاده می‌کند تا پوشش ۳۶۰ درجه و اخلال مداوم را در طیف وسیع فراهم کند.

انواع اقدام متقابل فعال مادون قرمز

انواع کلیدی سیستم های اخلال مادو قرمز شامل AN/ALQ-۱۴۴ (V) اصلی، AN/ALQ-۱۴۴A ارتقاء یافته با اثربخشی بیشتر در برابر تهدیداتی مانند SA-۷ Grail و انواع مانند (V) ۱ برای کنترل تک اپراتور در پلتفرم‌هایی مانند OH-۵۸D کیووا  وUH-۶۰ بلک هاوک و (V) ۳ برای کنترل دوگانه در AH-۱ کبرا و AH-۶۴ آپاچی است.

وزن کل این سیستم تقریباً ۳۰ پوند (۱۳.۶ کیلوگرم) و قطر فرستنده آن ۹.۵ اینچ (۲۴ سانتی‌متر) و ارتفاع آن ۱۳.۲۵ اینچ (۳۳.۷ سانتی‌متر) است. این سیستم با ۲۸ ولت DC با ۱۲۰۰ وات تغذیه می‌شود و میانگین زمان بین خرابی‌ها (MTBF) آن ۳۰۰ ساعت است. این سیستم می‌تواند به طور مستقل یا یکپارچه با گیرنده‌های هشدار موشکی و طعمه‌های مصرفی مانند فلر عمل کند و بقای هواپیما‌های بال ثابت و بال چرخان با امضای کم تا متوسط ​​را افزایش دهد.

از نظر عملیاتی، AN/ALQ-۱۴۴ بر روی پلتفرم‌های آمریکایی از جمله UH-۶۰A/L، MH-۶۰K، AH-۱F، AH-۶۴A/D، OV-۱ موهاوک و OH-۵۸D و همچنین انواع بین‌المللی مانند سیکلون CH-۱۴۸ کانادایی مستقر شده است و برای این پلتفرم ها درگیری‌هایی مانند کوزوو (۱۹۹۹)، افغانستان و عراق محافظت ایجاد کرد. با این حال، مواقص و محدودیت هایی در برابر موشک‌های پیشرفته زمین به هوای هدایت‌شونده با مادون قرمز (SAM) از جمله آسیب‌پذیری در برابر جستجوگر‌های مدرن و چالش‌های نگهداری مانند تمیز کردن مکرر واحد‌های OH-۵۸D هر ۲۰ تا ۴۰ ساعت پرواز به دلیل بقایای اگزوز شناسایی شده است.

مجموعه اقدامات متقابل مادون قرمز AN/ALQ-۱۴۴ یک اخلالگر مادون قرمز همیشه فعال است که محافظت در برابر موشک‌های مادون قرمز را در طیف وسیعی از محیط فراهم می‌کند. مجموعه اقدامات متقابل مادون قرمز AN/ALQ-۱۴۴ می‌تواند به طور مستقل عمل کند یا در ترکیب با سیستم هشدار موشکی و منور، قابلیت بقا را بهبود بخشد.

طراحی و عملکرد

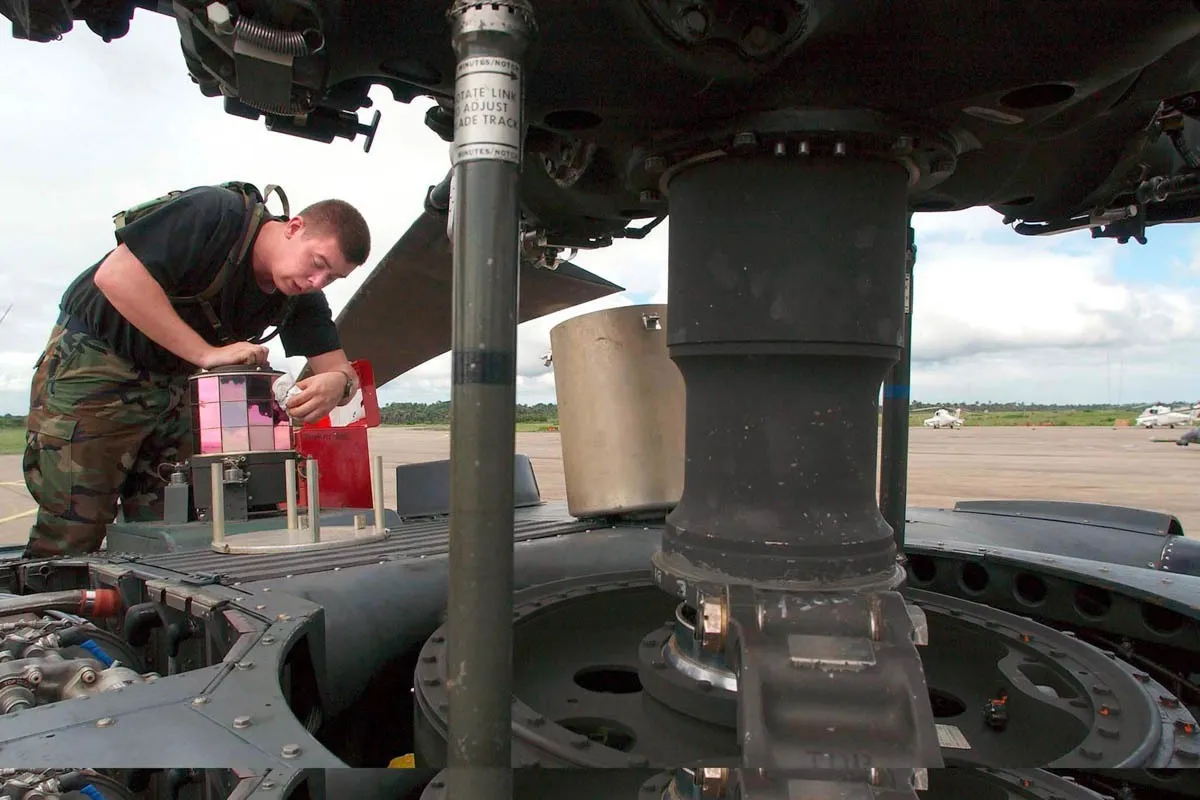

سیستم اقدامات متقابل مادون قرمز AN/ALQ-۱۴۴ شامل چندین عنصر سخت‌افزاری یکپارچه است که برای ادغام در پلتفرم‌های هواپیما‌های بال چرخان طراحی شده‌اند و امکان نصب ماژولار را برای افزایش بقا در برابر تهدیدات هدایت‌شده توسط مادون قرمز فراهم می‌کنند. اجزای اصلی بر قابلیت اطمینان و پوشش همه‌جهته تأکید دارند، با رابط‌های الکتریکی و مکانیکی که از استقرار و نگهداری سریع پشتیبانی می‌کنند.

در قلب سیستم، ساطع‌کننده اصلی، یک بلوک کاربید سیلیکونی گرم‌شونده الکتریکی معروف به "آجر داغ" قرار دارد که خروجی مادون قرمز با طیف گسترده را در طول موج‌های مربوطه تولید می‌کند. این ساطع‌کننده در دما‌های بالا به عنوان یک رادیاتور بدنه خاکستری عمل می‌کند و تابش شدید مادون قرمز لازم برای اخلال مؤثر را بدون نیاز به تنظیم طیفی پیچیده فراهم می‌کند. ادغام با رنگ کم‌بازتاب و سیستم‌های سرکوب اگزوز هواپیما تضمین می‌کند که خروجی ساطع‌کننده توسط منابع حرارتی خارجی بدون اعوجاج باقی می‌ماند.

مکانیسم اخلال

AN/ALQ-۱۴۴ از یک تکنیک اخلال فعال استفاده می‌کند که تابش مادون قرمز مدوله شده را برای اضافه بار یا فریب سیستم‌های هدایت موشک‌های هدایت مادون قرمز نسل اولیه، به ویژه آنهایی که از جستجوگر‌های مبتنی بر اسکن مخروطی یا رتیکل استفاده می‌کنند، منتشر می‌کند. این سیستم با ایجاد اثرات هدف کاذب که حرکت ظاهری منبع گرمای واقعی، مانند اگزوز موتور هواپیما، را تقلید می کنند، ردیابی موشک را مختل کرده و در نتیجه باعث می‌شود جستجوگر قفل را از دست بدهد یا مسیر خود را تغییر دهد.

این سیستم پوشش پهن‌باند در طیف مادون قرمز، عمدتاً ۱.۵ تا ۴.۵ میکرومتر، را فراهم می‌کند که با طول موج‌های شناسایی جستجوگر‌های موشک‌های اولیه IR رایج در باند مادون قرمز موج میانی همسو است و سازگاری با تهدیداتی مانند SA-۷ یا انواع اولیه استینگر را فراهم می‌کند. این انتشار از طریق بازتابنده‌های زاویه باز به صورت همه‌جهته پخش می‌شود و محافظت ۳۶۰ درجه‌ای را در برابر رویکرد‌های موشکی از همه جهات بدون نیاز به هدف‌گیری دقیق ارائه می‌دهد.
