مشخصات سامانه پدافندی DY-۹۰ SHORAD

رویداد۲۴| حسین فلاحی: DY-۹۰/TY-۹۰ SHORAD یک سامانه دفاع موشکی زمین به هوا کوتاه برد است که بر اساس موشک هوا به هوای TY-۹۰ توسط شرکت چینی TY (مخفف Tian Yan) طراحی و ساخته شده است.

تاریخچه  DY-۹۰ SHORAD

DY-۹۰ در پنجمین نمایشگاه هوایی ژو‌های در سال ۲۰۰۴ رونمایی شد. این سامانه اساساً همان TY-۹۰ اصلی بود، اما بنا به درخواست مشتری یک گزینه شامل تقویت کننده راکت برای افزایش برد به آن اضافه شد. همچنین ادعا می‌شود که این موشک از مزایای برد بلند، برد تشخیص گسترده و قابلیت ضد پارازیت قوی برخوردار است.

انواع پدافند  DY-۹۰ SHORAD

- TY-۹۰: موشک هوا به هوا
- نسخه دریایی TY-۹۰: با استفاده از سیستم FLS-۱ و نسخه پایه با هدایت مادون قرمز، در نتیجه قابلیت شلیک کن و فراموش کن را فراهم می‌کند.

واحد پرتابگر  DY-۹۰ SHORAD

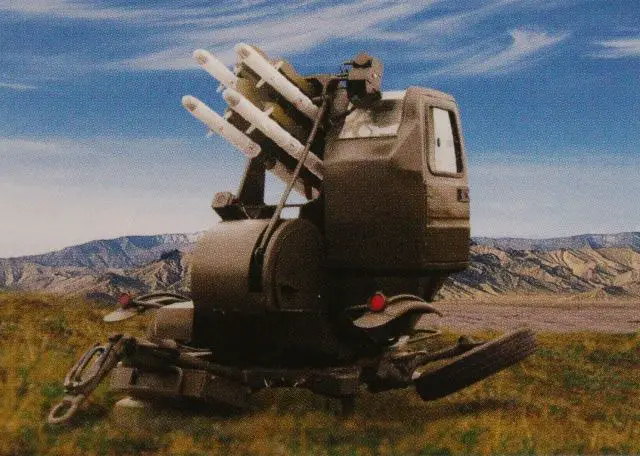

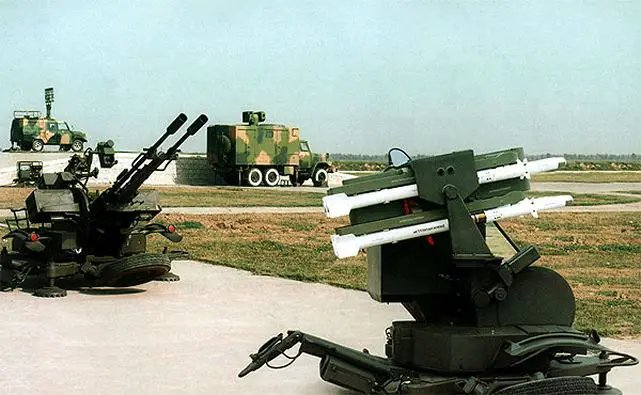

جزء اصلی ایستگاه یدک‌کشی DY-۹۰، واحد پرتابگر است که بر روی یک تریلر دو چرخ A-frame حمل می‌شود. این سامانه هنگامی که در موقعیت شلیک قرار می‌گیرد، چرخ‌ها از زمین جدا می‌شوند و تریلر بر روی چهار پایه قابل تنظیم تثبیت می‌شود. واحد پرتابگر شامل یک کابین شلیک تک نفره است که در سمت چپ تریلر نصب شده و چهار موشک آماده شلیک در سمت چپ کابین قرار دارند.

موشک

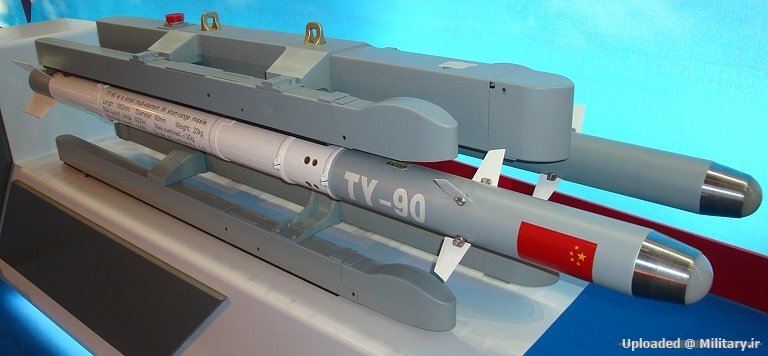

DY-۹۰ یک موشک هوا به هوا کوتاه برد با هدف‌یابی مادون قرمز است. این موشک به یک جستجوگر مادون قرمز با هدف‌یابی مجهز شده است که به طور خاص برای کار در محیط‌های نزدیک به زمین که تداخل منابع قوی است، طراحی شده است. این موشک به یک کلاهک شدید الانفجار (HE) میله‌ای منبسط شونده ۳ کیلوگرمی و یک فیوز لیزری با شعاع انفجار ۵ متر مسلح است.

رادار و اجزای کنترل  DY-۹۰ SHORAD

واحد پرتابگر DY-۹۰ می‌تواند به رادار کنترل آتش AF۹۰۲ متصل شود که مجهز به یک رادار جست‌و‌جو در باند X، یک رادار جست‌و‌جو/ردیابی در باند C، یک رادار ردیابی در باند Ka و یک سیستم الکترواپتیکی با برد ردیابی تلویزیونی، برد ردیابی مادون قرمز و مسافت‌یاب لیزری است.

قابلیت تحرک  DY-۹۰ SHORAD

DY-۹۰/TY-۹۰ SHORAD معمولاً توسط یک وسیله نقلیه تاکتیکی سبک ۴ در ۴ یا کامیون نظامی یدک کشیده می‌شود.

عملیات

رادار نظارتی، هواپیمای هدف را شناسایی کرده و سپس آن را برای درگیری به واحد رادار ردیابی/روشنایی مناسب تحویل می‌دهد. اصول هدایت نیمه فعال موج پیوسته سیستم، و با تجهیزات اختصاص داده شده، باتری می‌تواند تا ۴۰ هدف را پردازش کند، ۱۲ هدف را ردیابی کرده و همزمان با سه هدف درگیر شود. استفاده از سیستم پردازش ردیابی هدف متحرک و فناوری چابکی فرکانسی نیز به سیستم قابلیت ضد پارازیت خوبی می‌دهد. زمان واکنش سیستم ۹ ثانیه است.

مشخصات فنی DY-۹۰ SHORAD

نوع: سامانه موشکی زمین به هوای کوتاه برد
کشور طراح: چین
کشور‌های استفاده کننده: چین
نوع اهداف درگیر: هلیکوپتر، جنگنده، موشک کروز
وزن موشک: ۲۰ کیلوگرم
وزن کلاهک: ۳ کیلوگرم
نوع کلاهک: شدید الانفجار
سرعت پرواز: ۲ ماخ
برد: ۵۰۰ متر - ۶۰۰۰ متر
سیستم هدایت: جستجوگر مادون قرمز
ابعاد موشک| طول: ۱.۸۶ متر؛ قطر: ۰.۰۹ متر؛ طول بال: ? متر
